产品参数

锥度规

锥度规

[mm]

莫氏錐度規編號	錐度		錐度半角 α/2	錐體部的尺寸 (mm)
莫氏錐度規編號		小數換算值	錐度半角 α/2	D	d	L	a
MT 0	1/19.212	0.052050	1’ 29’ 27”	9.045	6.442	50	3
MT 1	1/20.047	0.049882	1’ 25’ 43”	12.065	9.396	53.5	3.5
MT 2	1/20.020	0.049951	1’ 25’ 50”	17.780	14.583	64	5
MT 3	1/19.922	0.050196	1’ 26’ 16”	23.825	19.759	81	5
MT 4	1/19.254	0.051938	1’ 29’ 15”	31.267	25.943	102.5	6.5
MT 5	1/19.002	0.052626	1’ 30’ 26”	44.399	37.584	129.5	6.5
MT 6	1/19.180	0.052138	1’ 29’ 36”	63.348	53.859	182	8
MT 7	1/19.231	0.052000	1’ 29’ 22”	83.058	70.058	250	10

註：錐度規握柄可依需求製作

[mm]

NATIONAL 錐度編號	錐度部分的尺寸					A
NATIONAL 錐度編號	D	d	L	a	C	A
NT10	15.875	9.525	21.770	1.6	23.370	36
NT20	22.225	12.700	32.657	1.6	34.257	50
NT25	25.400	13.818	39.711	1.6	41.311	55
NT30	31.750	17.467	48.971	1.6	50.571	55
NT35	38.100	21.431	57.150	1.6	58.750	65
NT40	44.450	25.400	65.316	1.6	66.916	72
NT45	57.150	32.610	84.138	1.6	85.738	90
NT50	69.850	39.676	103.454	3.2	106.654	105
NT55	88.900	50.469	131.763	3.2	134.963	130
NT60	107.950	60.722	161.925	3.2	165.125	160

註：錐度規握柄可依需求製作

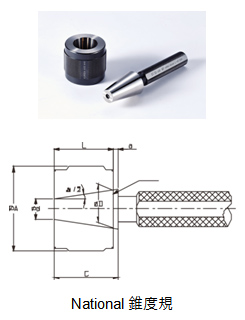

National 錐度規精度

[mm]

7/24錐度編號		錐體 (小數換算值)		D的容許尺寸誤差(±)		錐體精度(±)		L的容許尺寸誤差(±)	a的容許尺寸誤差(±)
NT10	0.291667	0.003		0.003		0.005		0.25
NT20	0.291667	0.003		0.003		0.005		0.25
NT25	0.291667	0.003		0.003		0.005		0.25
NT30	0.291667	0.004		0.004		0.010		0.25
NT35	0.291667	0.004		0.004		0.010		0.25
NT40	0.291667	0.004		0.004		0.010		0.25
NT45	0.291667	0.004		0.004		0.010		0.25
NT50	0.291667	0.004		0.004		0.010		0.25
NT55	0.291667	0.004		0.004		0.010		0.25
NT60	0.291667	0.005		0.005		0.010		0.25

註：檢測面的表面粗度為0.1μmRa
錐體精度：表示在基準長Ｌ的範圍內，直徑變化量（D-d )的容許公差量
